Рекуператори за въздух VORT NRG HE , HRI - E

VORTICE ЛАНСИРА НОВИ СЕРИИ ВИСОКОЕФЕКТИВНИ РЕКУПЕРАТОРИ ЗА ВЪЗДУХ

vortice_logoТази година нашият партньор Vortice Elettrosociali Spa – Италия пусна на пазара три нови серии рекуператори на топлина въздух-въздух.
Това са гамите VORT NRG HE, HRI-E и HRI. Целта беше да се предложат високоефективни енергоспестяващи изделия, които да дадат възможност на проектантите за гъвкави проектни решения, отговарящи на изискванията на инвеститора и актуалните европейски дерективи за енергийна ефективност

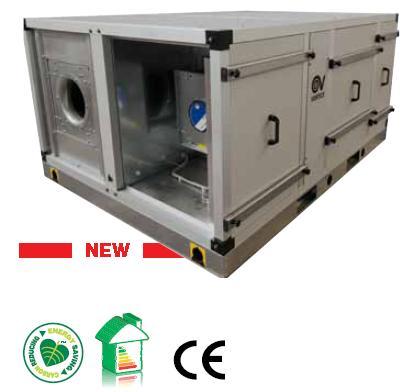

nrg_heVORT NRG HE е енергоспестяващ блок с кръстосани потоци. Гамата включва седем модела, четири от които работят с постоянен напор, а три с постоянен дебит. Максималната ефективност при номинален дебит.е по-голяма 90% (модел 500) и по-голяма от 85% при модели 1000-1500-2000.
Носещата конструкция е изработена от пресовани алуминиеви профили и сандвич панели.
Топлообменникът и с противоположно пресичащи се потоци, произведен от полистирен.
Моторите са електронно контролирани  безчеткови, монтирани на антивибрационни тампони, предлагащи оптимална производителност и много ниска консумация на енергия.

Рекуператорите са снабдени с електронно контролиран байпас и система против замръзване. Байпасът е 100% филтриран. Използваните филтри са F5 и F7 като всички модели са снабдени с ключ за диференциално налягане, показващ нужда за смяна на филтъра. Предвидено е събиране на конденза и дренажен резервоар.
LCD контролен дисплей дава възможност за настройка и мониторинг на уреда.

Ключови характеристики

  • Малка консумация на енергия, благодарение на безчетковите мотори и високата ефективност на рекуператора;
  • Отлична термична и звукова изолация, гарантирана от сандвич панелите;
  • Входящият и изходящ въздух от помещението се филтрира (не се изпускат вещества, замърсяващи околната среда);
  • Проверката на филтъра се извършва от страни или от дъното на уреда;
  • Динамичният флуид се държи оптимално, в резултат на проектирането, извършено чрез използването на CFD симулативен софтуер.
  • Модел 500 е особенно тънък (< 350 мм) и е подходящ за инсталиране в окачени тавани;
  • Рекуператорите може да се интегрират в съществуваща регулираща система M-Βus.
    Приложение:

Гамата е подходящ за мрежа от хотелски бани, жилищни домове или апартаменти, изискващи непостоянна вентилация, училищни класни стаи, заседателни зали, периодично обитавани от различен брой хора.

Регулация и контрол

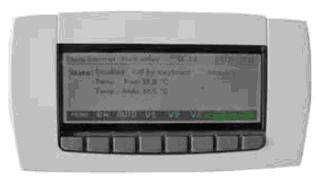

Всички машини имат микро PLC контролер и управление. Контролният панел се свързва с машината чрез кабел (максималното разстояние е 200 м). Функциите и съответните менюта са организирани в 3, защитени с пароли, нива.

 nrg_control

 През съответното меню от контролния панел или през автоматичното функционално управление от специализирания софтуер, управлението може да се използва за:

  • Избор и фиксиране на скоростта на вентилатора, отваряне и затваряне на байпаса (при ръчно функциониране);
  • Регулиране въртенето на вентилатора след влкючването на сигнал от сензорите извън жилището;
  • Регулиране въртенето на вентилатора след получаване на сигнал от всички сензори, които могат да бъдат монтирани и във въздуховодите;
  • Определяне на максималните стойности на вътрешните и външни сензори;
  • Интерфейс със сензори, които могат да работят успоредно, определяйки желаните приоритети;
  • Показание за включена аларма;
  • Комуникация с датчик за налягане чрез  M-Βus;
  • Промяна и обновяване на софтуера, използвайки USB вход за свръзка с PC.
  • Програмиране на уреда да работи във времеви интервали;
  • Управление на всички аналогови и цифрови сигнали през входовете и изходите.

Технически параметри

 Модели  Код Wmax Amax Скор.  Дебит Остатъчен
напор		  Вентилатори LwdB(A)
вътре		 LwdB(A)
break-out		 Max
°C
m3/h l/s Pa W max A max
VORT NRG HE P 500 45123 280 2,2   3 600 167 100 120 0,94 39,2 62,8 60
VORT NRG HE P 1000 4512  1000  4,7  1700  472  260  500  2,35  47,2  58,1 45
VORT NRG HE Q 1000 45126
VORT NRG HE P 1500 45121  1100  5,0  2100  583  165  550  2,5  25,9  59,4
VORT NRG HE Q 1500 45125
VORT NRG HE P 2000 45120  1800  8,6  2700  750  160  870  4,5  35,1  62,3 60
VORT NRG HE Q 2000 45124

ГАМА HRI - E

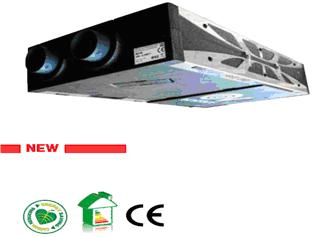

Предлагат се 6 модела: HRI-E ONE, HRI-E ONE BP, HRI-E ONE F, HRI-E TWO, HRI-E TWO BP, HRI-E TWO F. Външните и вътрещни части на носещата конструкция са изпълнени от полипропилен (РРЕ).

  • hriМоделите се характеризират с особенно високи стойности на топлообмен (до 94%).
  • Моторите са електронно контролирани безчеткови, монтирати на антивибрационни тампони.
  • Максималния дебит е 187 m3/h (версия ONE) и , 365 m3/h (версия TWO).
  • Работят на три предварително зададени скорости, които се превключват ръчно.
  • Предвидена е автоматична защита от замръзване.
  • Моделите се предлагат  с и без байпас, както и с 2 бр. филтри F5 (като опция F7).
  • Има  тава за конденз с два отводнителни щуцера.
  • Нивото на защита е IPХ2.

Моделите HRI-E BP са с вграден ръчен и 100% филтриран байпас.

Моделът HRI-E F е с пълна функционалност:

  • Доставя се с дисплейно управление;
  • 100% автоматичен и филтриран байпас.
  • Може да се интегрира в автоматизирани мрежи (M-Bus протоколи на RS485 в подчинен режим) в жилищни сгради.
  • Може да бъде използван заедно със сензори на Vortice.

Ключови характеристики

  • Осигуряват продължителна вентилация на жилището.
  • Ниска електрическа консумация, благодарение на безчетковите мотори и високо ефективната рекуперация.
  •  Много тънки: височина < 250 мм, специално проектирани за хоризонтална инсталация в окачени тавани.
  •  Много подходящ за апартаменти до 90 м2 (модел ONE), до 160 м2 (модел TWO).
  •  Много тихи.
  • Много леки: 17.5 кг (модела ONE), 33.5 кг (модел TWO), което го прави лесен за монтаж.

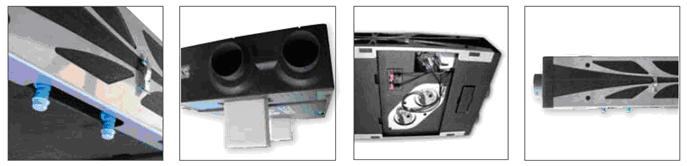

  •  Филтрите могат да бъдат сменяни лесно чрез специални панели. Лесен достъп до филтрите откъм дъното без да се налага демонтаж на уреда.

 hri_1

Регулация и контрол HRI-E модели

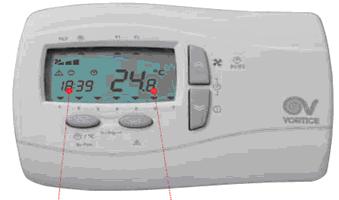

Контролен панел на HRI-E F модела

Чрез контролния панел могат да се изпълняват следните функции:

  • Включване/изключване;hri-f
  • Избор на една от три скорости;
  • Избор на функцията „Байпас”;
  • Програмиране на времевите диапазони на работа;
  • Задаване температурата на пмещението.
  • Визуализация на предупреждения.
  • Визуализация на времето или външната температура.


СТАНДАРТ и СТАНДАРТ С БАЙПАС управление:hri-contr

  • Ключ на уреда on/off.
  • Избор на една от три скорости.
  • Избор на функцията „Байпас”.

Комплект управление за настройка на моделите FULL,  СТАНДАРТ и СТАНДАРТ С БАЙПАС

Служи за настройка на параметрите на уреда при първоначалната инсталация:

  • Скорости;hri-fullcontr
  • Индивидуална настройка на вентилаторите;opp[
  • Размразяване;
  • Връзка с всякакви външни аксесоари (подгреватели, сензори, и др.).


Технически параметри

 Модели  Код  V ~ 50 Hz  A  W Макс. дебит Макс. напор  kg Max°C
m3/h l/s mmH2O Pa
HRI-E ONE 11216  230  0,5  71  187  52  21,9  215  17,5  45
HRI-E ONE BP 11217
HRI-E ONE F 11218
HRI-E TWO 11226  230  1,4  167  365  101  77,3  758  33,5  45
HRI-E TWO BP 11227
HRI-E TWO F 11228



ГАМА HRI

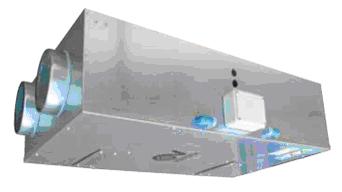

Предлагат се два модела - HRI ONE, HRI TWO със следните характеристики:

  • Външно тяло от листова галванизирана стомана, облицовани с шумоизолиращ материал;hri-one
  • Топлообменник с противоположно пресичащи се потоци, произведен от полистирен;
  • Особенно високи стойности на топлообмен (до 92%);
  • Двускоростни АС мотори;
  • Максимален дебит 156 м3/ч (версия ONE), 354 м3/ч (версия TWO);
  • Предлагат се с 2 бр. филтри F5 (като опция F7);
  • Тава за конденз с два отводнителни щуцера;
  • 100% ръчен байпас, наличен като аксесоар;
  • Доставя се с 4 фиксиращи скоби
  • Ниво на защита: IPХ4;
  • Изолационен клас: II.

Ключови характеристики

  • Предлага продължителна вентилация на жилището.
  • Много тънък: височина < 250 мм, специално проектиран за хоризонтална инсталация в окачени тавани.
  • Много подходящ за апартаменти до 80 м2 (модел ONE), до 160 м2 (модел TWO).
  • Много тих, благодарение на шумоизолиращия материал.
  • Много лек: 26.5 кг (модел ONE), 39 кг (модел TWO), което го прави лесен за монтаж.

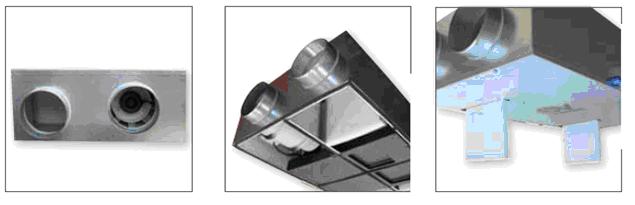

  • Филтрите могат да бъдат сменяни лесно чрез специални панели. Лесен достъп до филтрите откъм дъното без да се налага демонтаж на уреда.

hri-one1

Технически параметри

 Модели  Код  V ~ 50 Hz  A  W Макс. дебит Макс. напор  kg Max°C
m3/h l/s mmH2O Pa
HRI ONE 11224 230 0,41 95 156 43 26,1 256 26,5 50
HRI TWO 11234 230 1,04 235 354 98 40,7 399 39,0 50
